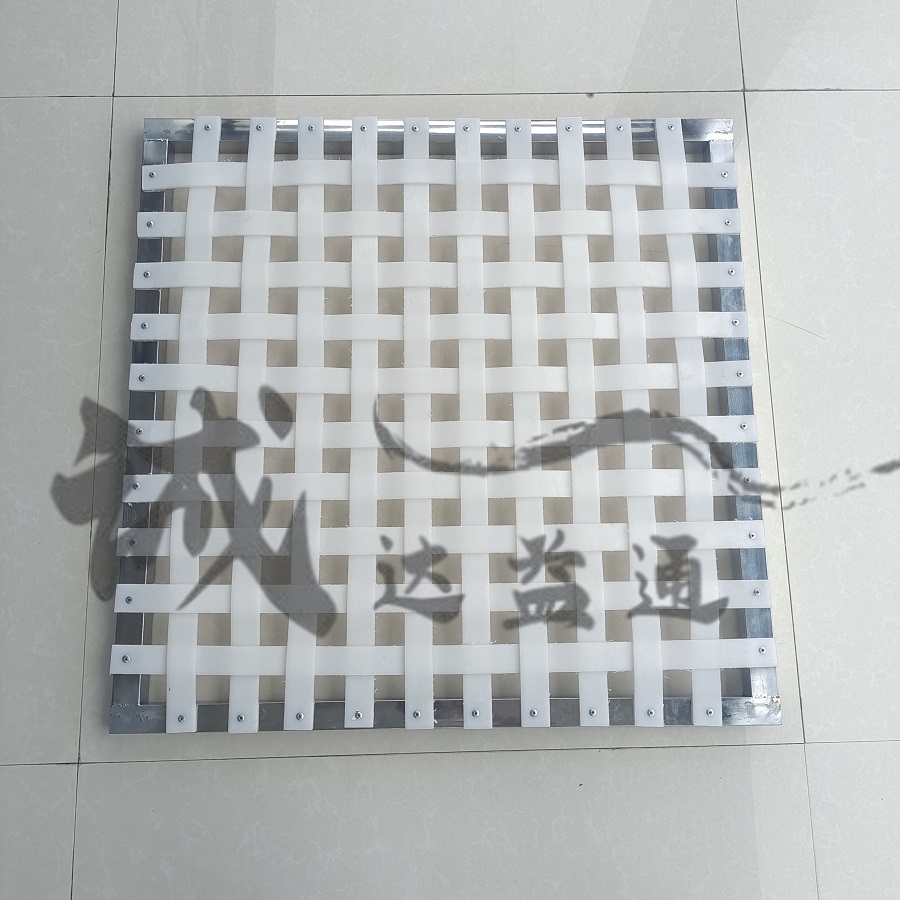

小孔眼網格反應器是網格反應器的升級版，它的孔眼小巧而密集，能夠增強水流的紊動。通過精確控制水流流態，可以確保優異的絮凝效果。

一般要求：

1. 絮凝設備應能產生高頻譜陣列式渦旋，形成的礬花緊實。

2. 設備構造應一體化，減少水流阻力，達到良好的絮凝效果，且不易堵塞。

3. 使用厚片網格條以降低設備內部應力，增加設備的使用壽命。

4. 設備應能適應原水水量和水質的變化，確保穩定的絮凝效果。

工作原理：

絮凝成長的過程是微小顆粒通過碰撞來實現的，這其中的關鍵因素是慣性效應。當水流速度發生變化時，水的慣性與水流中固體顆粒的慣性有所不同，導致加速度的差異，從而形成相對運動。水流會對顆粒運動產生水力阻力，因不同尺度顆粒所受的水力阻力是不同的，所以不同尺度顆粒之間會形成速度差。這個速度差為相鄰不同尺度顆粒的碰撞提供了條件。

對于脈動渦流水體而言，其中充滿了大小不一的隨機渦旋，水流質點在運動過程中不斷地改變自己的運動方向。當水流做渦旋運動時，相鄰不同尺度顆粒在脈動渦旋中單位質量所受的離心慣性力是不同的。在離心慣性力作用下，固體顆粒會沿徑向與水流產生相對運動。這種相對運動增加了不同尺度顆粒在湍流渦旋徑向碰撞的概率。渦旋越小，其慣性力越強，慣性效應越強，絮凝作用就越好。因此，渦流中的微小渦旋的離心慣性效應是絮凝的重要的動力學致因。

根據上述理論，“渦街混凝沉淀給水處理技術”這一發明創造出了集成式渦流反應器。當水流經過此反應器時，水流會被其切割、碰撞、反彈，導致速度發生劇烈變化。大的渦旋被轉化成小的渦旋，而小的渦旋后會變成高強度且高頻率的微渦旋，并呈陣列式分布形成渦街。這種離心慣性效應在此被放大數倍，顯著增加了顆粒碰撞次數。通過在設備上科學且合理地布置多層渦街反應裝置，可以控制絮凝池中礬花顆粒的合理生長。這會形成粒度均勻且大小合適的礬花，更易于沉淀且密度適中。如此一來，絮凝效果得到了顯著改善和提高。
