混凝土濾板的作用與結構
混凝土濾板是水處理工藝中關鍵裝置，在濾池中起到承載濾料層過濾和反沖洗配水(氣)的雙重作用�；炷翞V板質量的優劣（特別是濾板的平整度和精度）直接關系到水廠、污水廠的濾后水質、水量及運行的長期效益。傳統的濾池配水系統過濾和反沖洗時阻力大，配水不均勻、死水區多、濾料易板結、積泥，同時由于局部沖洗強度造成承托層松動，出現漏砂等不良后果�；炷翞V板的安裝應采用整體控制的方法，首先控制好支撐柱和梁的標高，然后控制好每塊濾板的標高，進而控制整組濾池濾板的標高。
一、功能與作用
1.均勻布水布?xì)?/span>：這是核心的功能。在反沖洗階段(水沖、氣沖或氣水混合沖)，濾板需要確保反沖洗水和空氣能均勻地分布到整個濾池截面，避免出現死區或沖洗強度不均，從而保證濾料的徹底清洗。
2.支撐濾料：在過濾階段和反沖洗階段，濾板需要承受上方濾料(石英砂、無煙煤、活性炭等)及其水中的重量，以及反沖洗水流和氣流的沖擊力。
3.收集濾后水：在過濾階段，過濾后的清水通過濾板上的開孔及下方的配水空間被均勻收集。
4.形成密封腔室：濾板與池壁、池底緊密配合，形成下部的配水配氣空間(也稱為渾水區或氣水室)，與上部的濾料空間隔離。
二、結構與組成

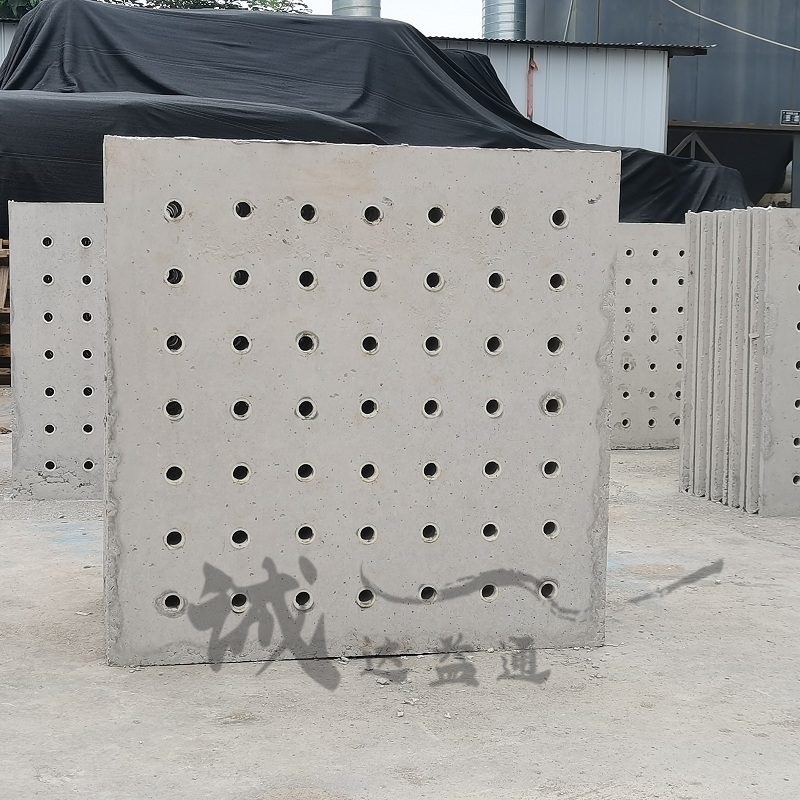

1.預制混凝土板：通常采用高標號鋼筋混凝土在工廠或現場預制。形狀多為正方形或長方形板。
2.開孔與預埋件：
（1）板上按設計要求精確開有圓孔。
（2）每個孔中預埋一個濾頭預埋套管(通常是ABS或PVC材質)。這個套管的定位精度要求極高(水平度、標高、間距)，直接影響濾頭的安裝和氣水分布的均勻性。
3.濾頭：安裝在預埋套管上的關鍵部件(長柄濾頭常見)。濾頭內部有縫隙或小孔，允許水和空氣通過，但阻止濾料漏下。其開孔面積和結構決定了布水布?xì)獾木鶆蛐浴?/span>
4.密封層/找平層：在濾板安裝就位后，板與板之間、板與池壁之間的縫隙需要用高強無收縮水泥砂漿或環氧砂漿進行密封處理，確保整個濾板層形成一個整體密封平面，防止反沖洗時氣水“短路”。
